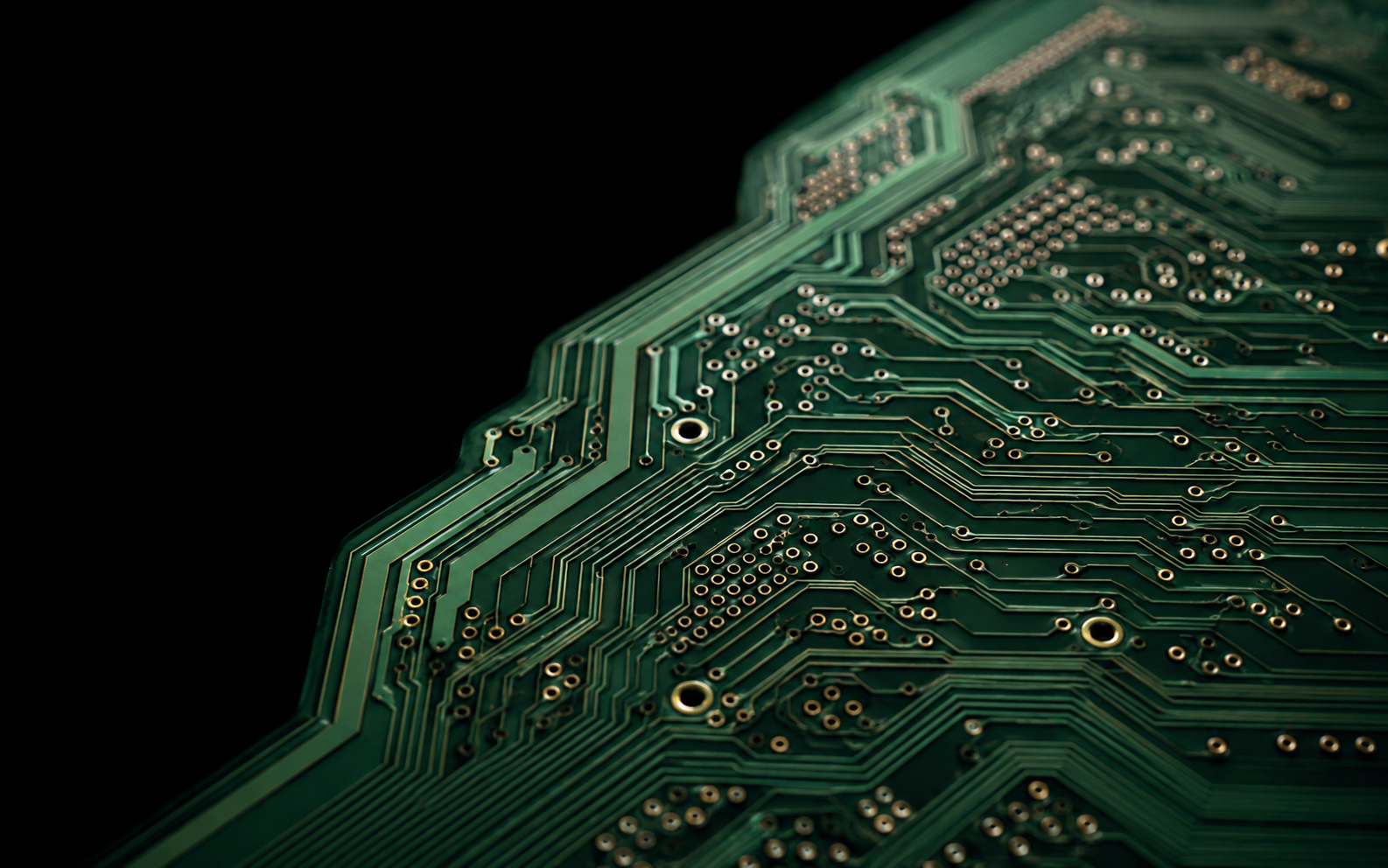

高密度印制电路板与精细铜线的创意画面

让信号,
沿清晰路径抵达

聚焦印制电路板制造,以层间互连、精细线路与稳定制程支撑项目沟通。

进入产品方向 →

连接发生在
每一层之间

产品方向

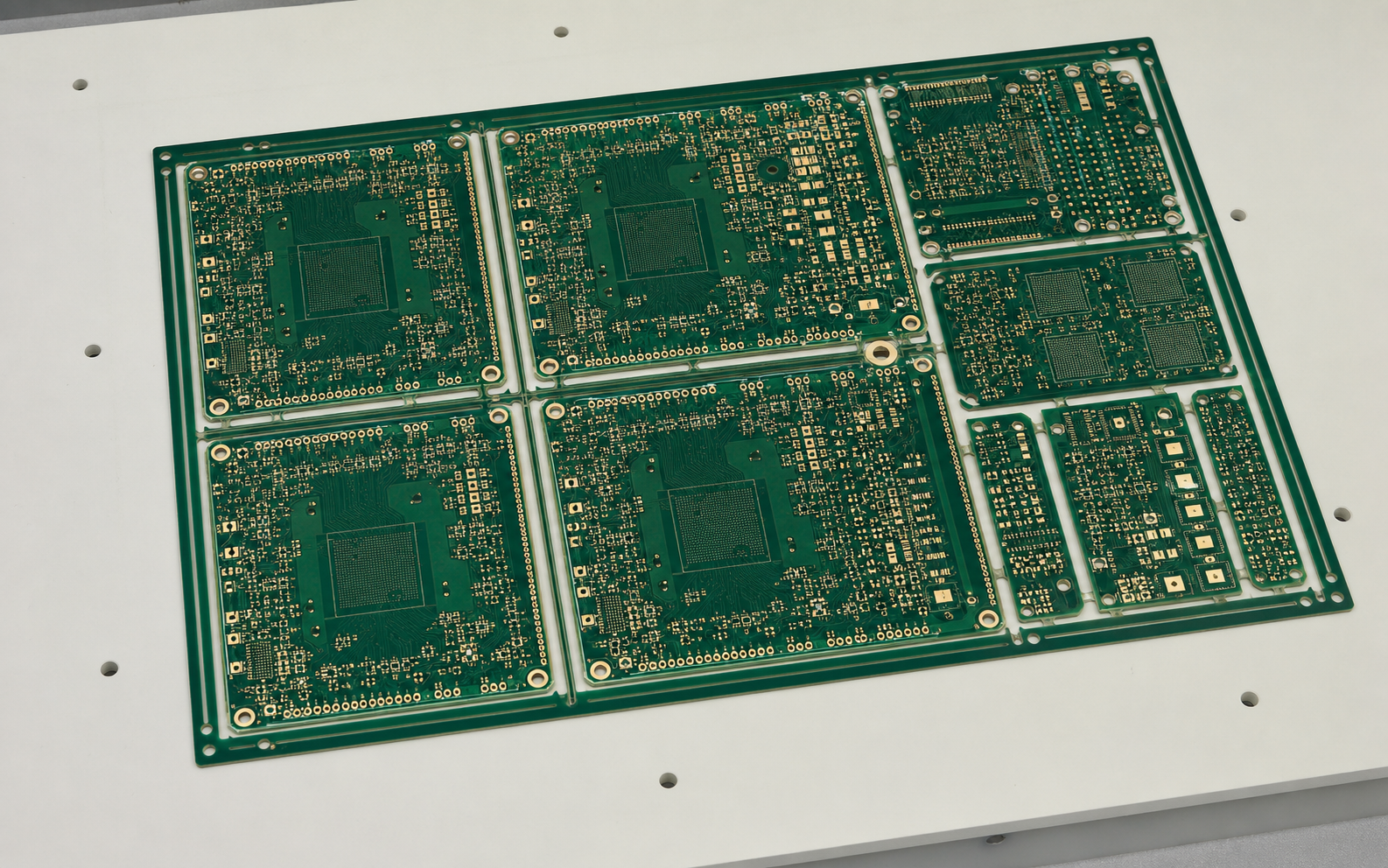

多块HDI与中高技术印制电路板组成拼板的创意画面
印制电路板 · HDI · 中高技术 PCB 方向

面向 HDI 与中高技术印制电路板制造需求。

从线路密度、层间连接到板面与成型要求,项目沟通围绕用途、结构、制程和检验条件展开;具体规格以双方确认的技术文件为准。

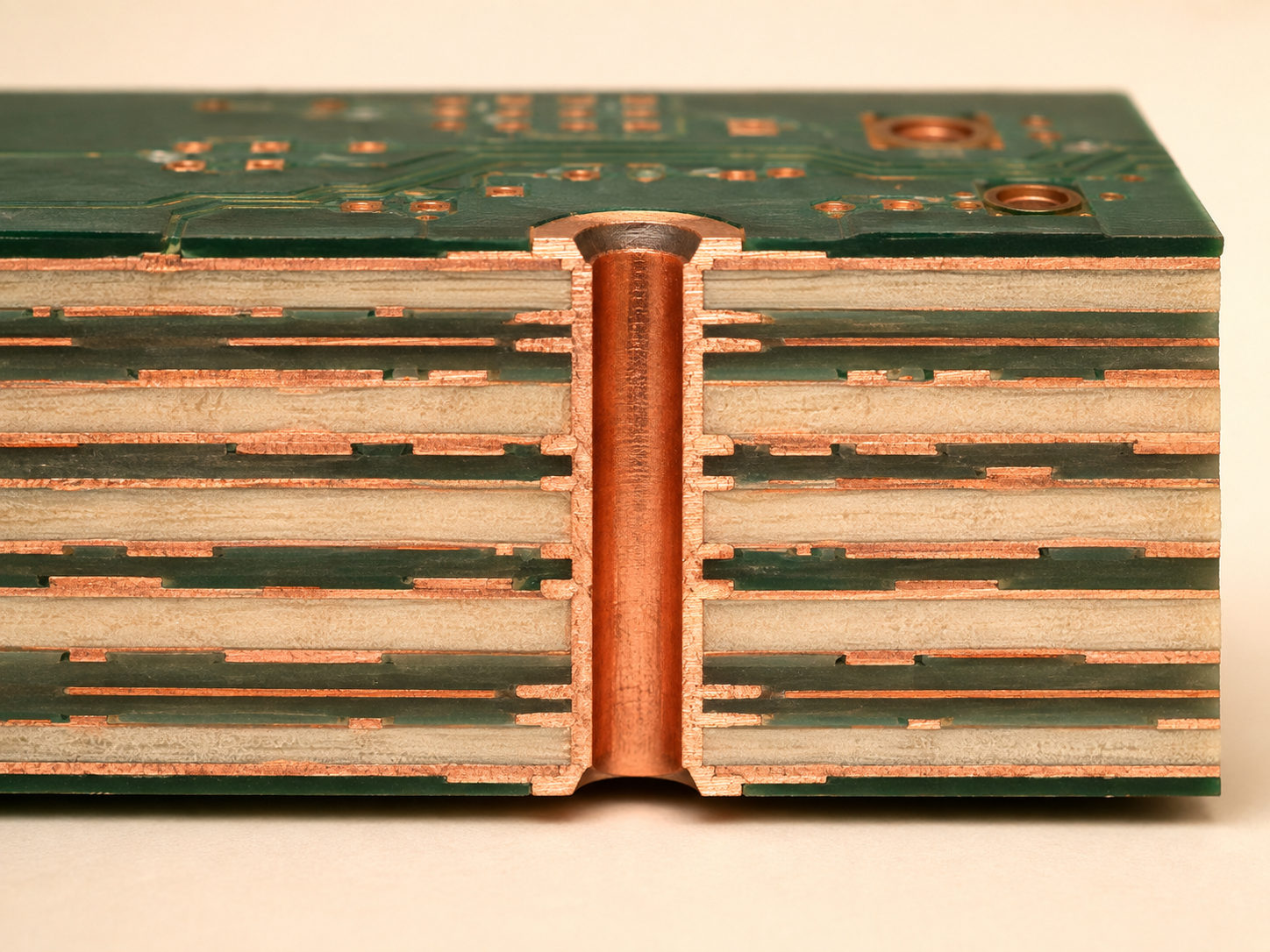

多层印制电路板与金属化孔截面的创意画面
层与孔的关系,构成板内连接的基础。

一块板,沿既定
路径逐步成形

制造路径

  1. 01开料
  2. 02内层
  3. 03压板
  4. 04钻孔
  5. 05电镀
  6. 06外层
  7. 07绿油文字
  8. 08表面处理
  9. 09成型

从内层线路开始

图形转移与内层制作把设计信息落实到基材,为后续层压与连接建立基础。

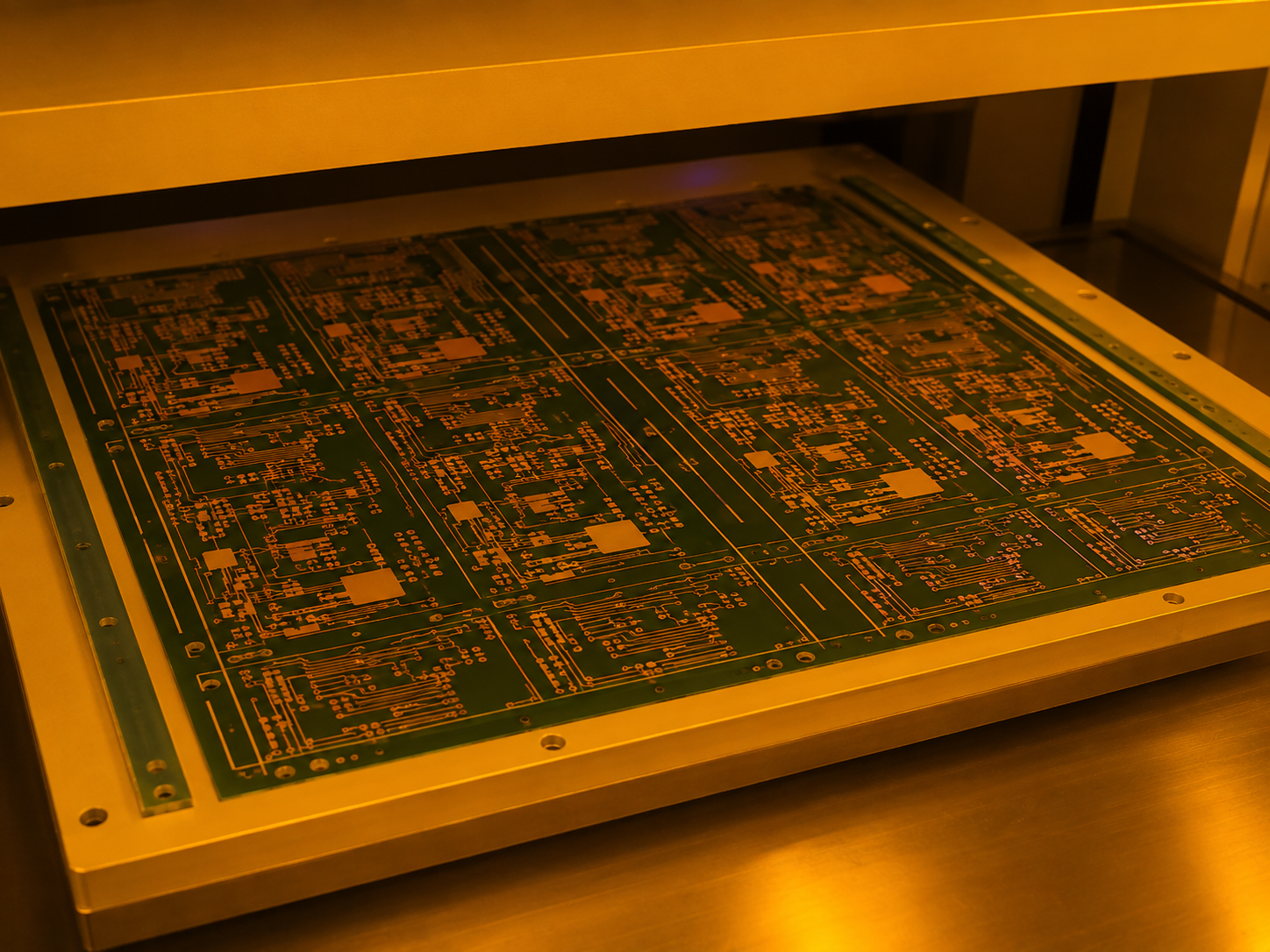

安全光环境下进行电路板内层图形制作的创意画面

以钻孔建立层间入口

钻孔位于层压后的关键连接环节,孔位、板面与后续金属化条件需要协同确认。

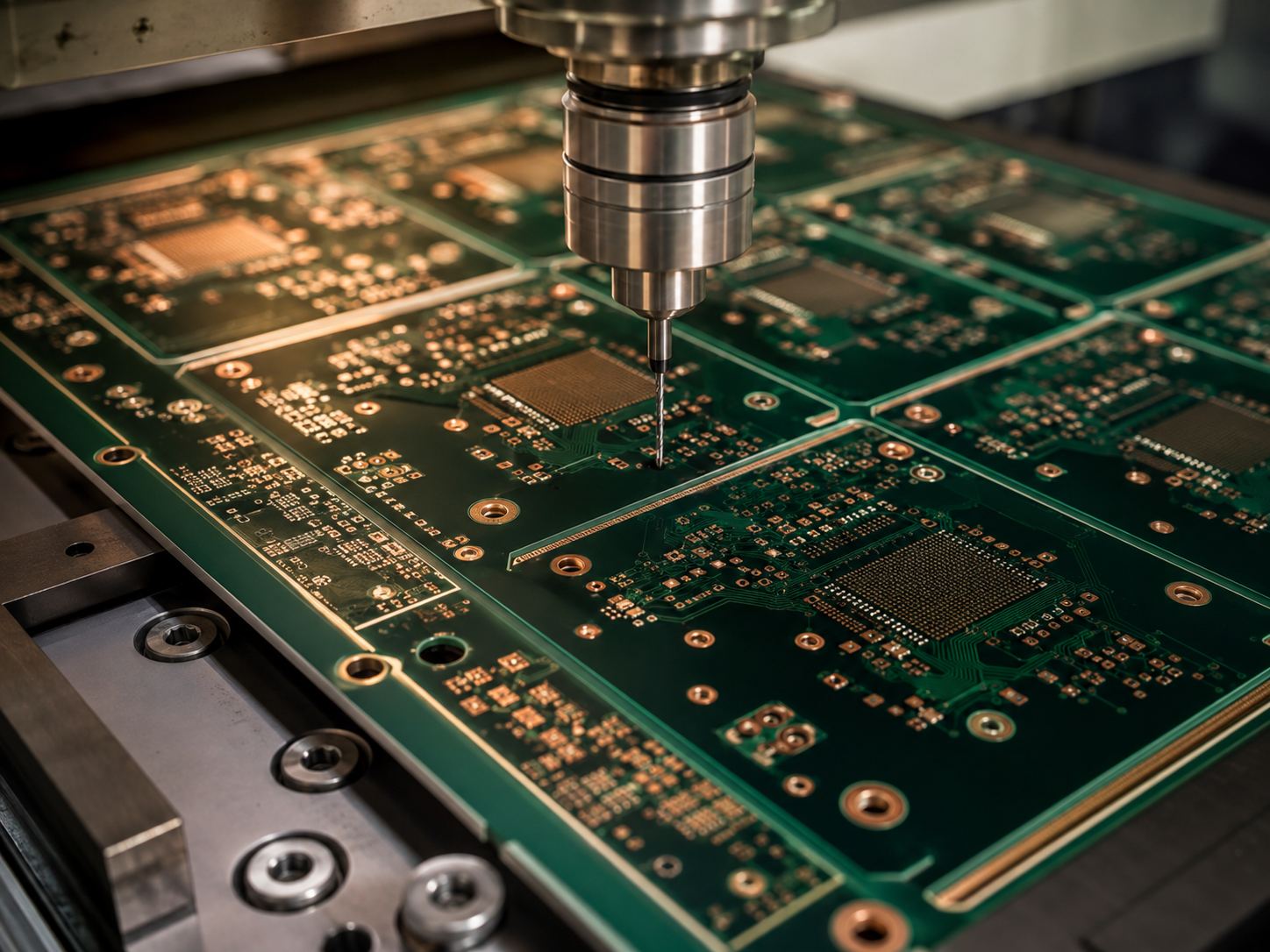

微型钻头在印制电路板上进行钻孔的创意画面

让铜连接穿过层与层

电镀与外层制作继续完善孔壁和线路连接,具体工艺条件由产品结构与技术要求共同决定。

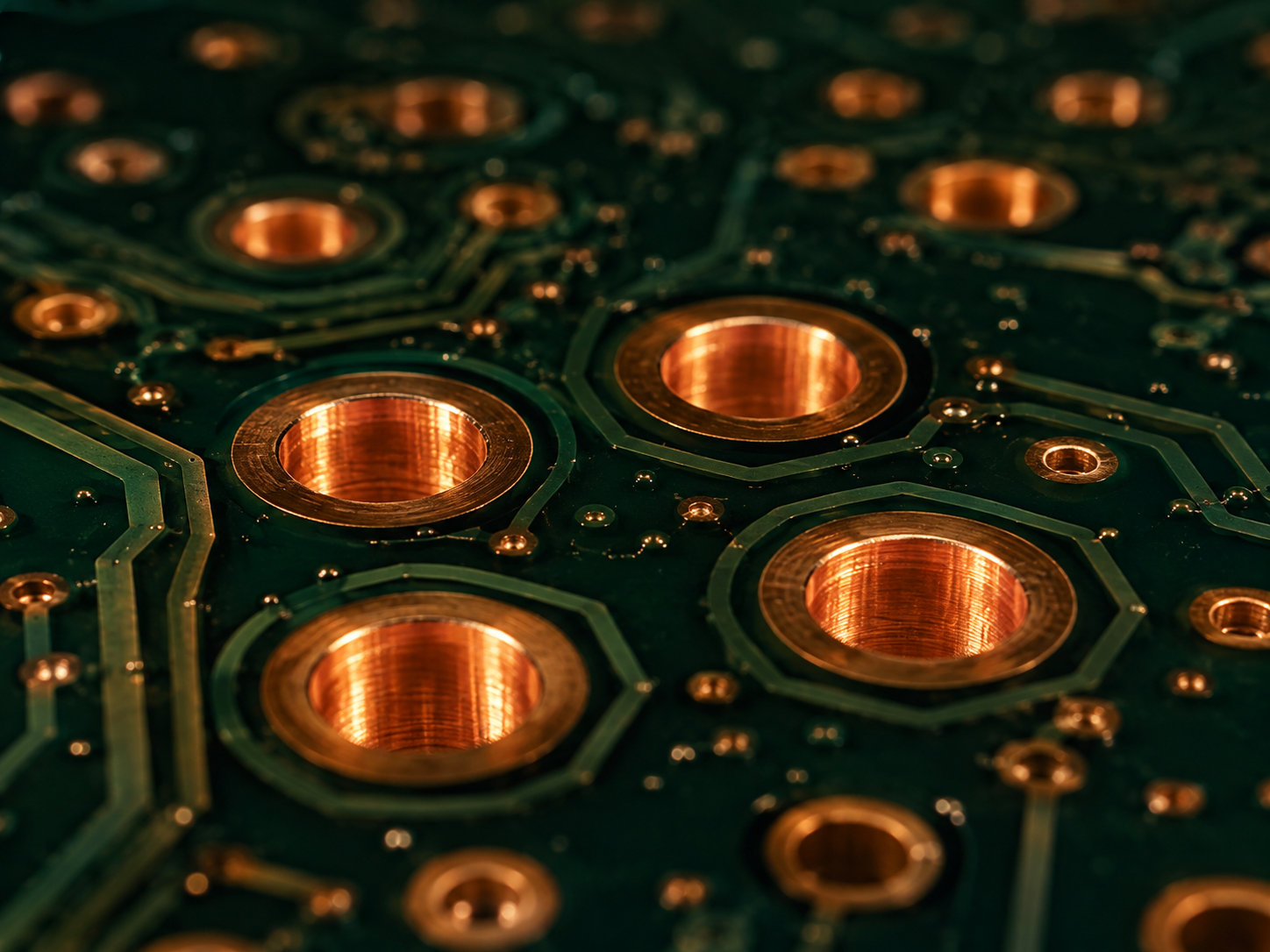

铜镀层覆盖印制电路板孔壁的创意微距画面

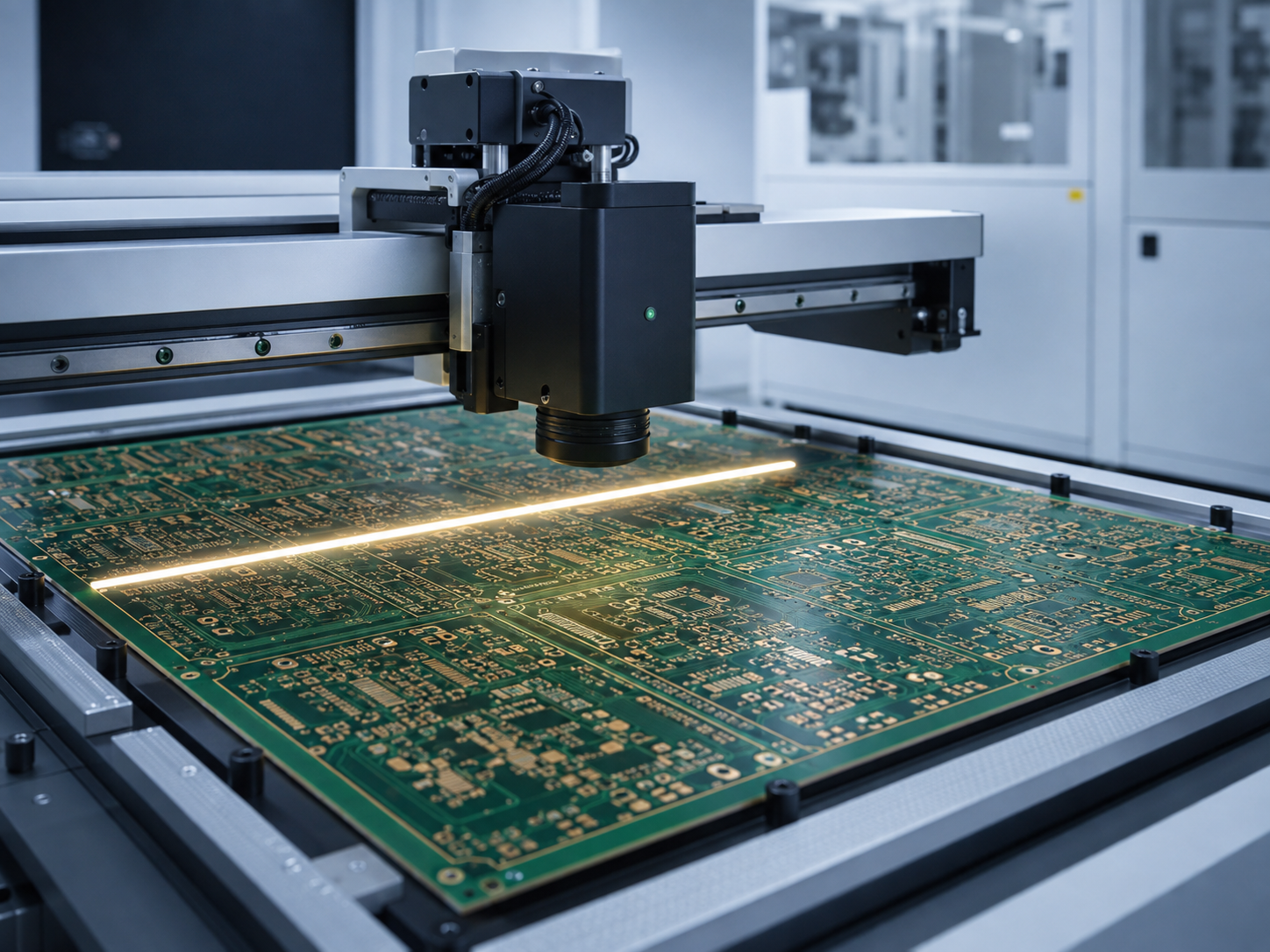

自动光学设备扫描印制电路板的创意画面

让细节,
接受检查

质量检测

从线路、孔位到板面,以项目约定的检验条件确认制造结果。

制造与检验信息沿同一条项目路径组织,帮助技术与采购沟通更快定位产品要求和交付边界。

以水与能源光路表达绿色制造的创意画面

制造向前,
资源路径更清晰

绿色制造

惠州美锐电子科技有限公司入选工业和信息化部 2025 年度绿色工厂名单,并建立覆盖印制电路板制造相关活动的能源管理体系。

从板件要求开始,
建立项目连接

项目沟通

请准备产品用途、板件类型和技术要求,通过表单梳理沟通内容,或使用已公开的企业联系方式。
